铝屑压块机是一款可处理各种铝屑及废铝制品的成型设备，在很多机械加工厂和回收站都有使用，设备需要人工协助生产，为了保证设备能够稳定工作，设备操作人员需要了解下铝屑压块机的工作原理与结构构造，我们附工作视频，您能更好的了解。

一、工作原理

　　铝屑压块机采用的是液压成型系统，通过高压油液驱动液压缸将铝屑压制成型，设备上下横梁通过立柱和螺母连接，主液压缸的前端通过法兰连接在横梁的底部，模具固定在下横梁上，模套固定在模具内，冲头直接连接到油缸活塞杆的顶部，模套和冲头都可以拆卸和更换。

　　推块油缸位于主机下模后面，处于前位时，与模套形成模腔，布料油缸推动布料箱，将铝屑布满模具;处于后位时，底部形成空间，有利于成型饼块掉落，并将饼块推出模具;自动送料机构由螺旋送料装置和进料斗组成，铝屑压块机的送料由螺旋送料装置完成;充液系统位于主油缸上方，补充主缸快速前进所需的油。

　　相关文章推荐：解析金属屑压块机的工作原理

二、结构构造

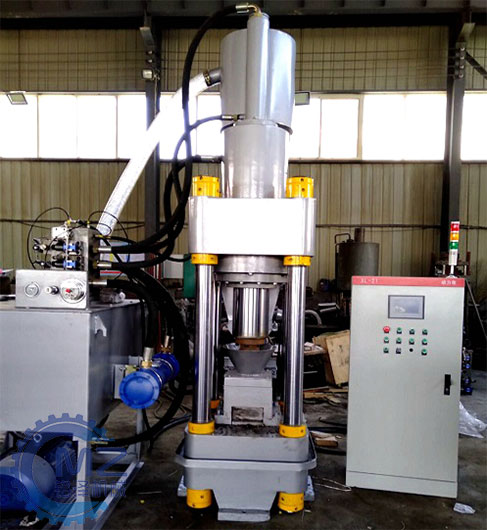

　　一台铝屑压块机结构由主机、液压系统、布料系统、成型系统和控制系统构成。

　　1、主机包含：立柱、模具、上下横梁、滑块、油缸等，是设备成型的框架;

　　2、成型系统：压头、模具、模框组成，选用优质耐磨钢材，经热处理加工而成，某一部分磨损可单独更换;

　　3、布料系统：由布料油缸和布料结构组成，通过布料油缸推动布料结构，将物料送入模具内，布料结构采用绞龙机构，可提高布料效率;

　　4、液压系统：由液压阀、液压泵、电机、油箱、冷却器和过滤器等组成，通过电机转动，驱动液压泵吸油，将高压液压油输送到油缸的各个腔;

　　5、控制系统：由控制柜和PLC控制器组成，实现全自动控制，设备的成型高度、压力、速度、保压时间和排气次数都可通过屏幕来设定。

三、工作视频

　　通过设备的工作视频，我们可以清晰的看到设备的工作过程及结构组成，在出现故障时，经过分析找到故障点。

　　在操作和使用铝屑压块机的过程中，操作人员应先阅读设备使用说明书，首先应了解设备的工作原理和构造，才能更好的提高操作技能。
